1.1 Получите формулу, описывающую нагрузочную характеристику электрической батарейки с постоянным внутренним сопротивлением.

Электронный мультиметр лучше всего работает в режиме измерения напряжения (как вольтметр). В этом режиме его сопротивление превышает 1 Мом. Поэтому в данной части используйте мультиметр только как измеритель напряжения.

1.2 Предложите простую схему, позволяющую с помощью одного вольтметра измерять напряжение на внешней цепи и силу тока в ней.

1.3 Измерьте зависимость напряжения на внешней цепи от силы тока в ней (нагрузочная характеристика) для плоской батарейки. Постройте график полученной зависимости.

1.4 Используя полученный график, рассчитайте ЭДС и внутреннее сопротивление батарейки. Оцените погрешность полученных значений.

При подключении вольтметра к выводам батарейки, показываемое значение напряжения практически равно ЭДС батарейки. Объясните почему? Также объясните, почему нельзя измерить внутреннее сопротивление батарейки, используя мультиметр в режиме измерения сопротивления (как омметр), напрямую подключая его к выводам батарейки.

1.5 Измерьте напрямую ЭДС плоской батарейки.

Если известна ЭДС источника, то для определения его внутреннего сопротивления экспериментально исследуется его нагрузочная характеристика *, но строится зависимость величины* от силы тока. Эта зависимость содержит единственный параметр, который легко может быть найден. В дальнейшем используйте именно этот метод определения внутреннего сопротивления и ЭДС.

1.6 Измерьте ЭДС и внутреннее сопротивления второй батарейки. Оцените погрешность полученных значений.

В последующих частях оценивать погрешности не требуется!

2.1 Получите формулы для общей ЭДС и общего внутреннего сопротивления двух последовательно соединенных батареек.

2.2 Измерьте ЭДС и внутреннее сопротивление двух последовательно соединенных батареек. Сравните полученные результаты с расчетами по полученным Вами в п. 2.1 формулам.

3.1 Докажите формулу (1).

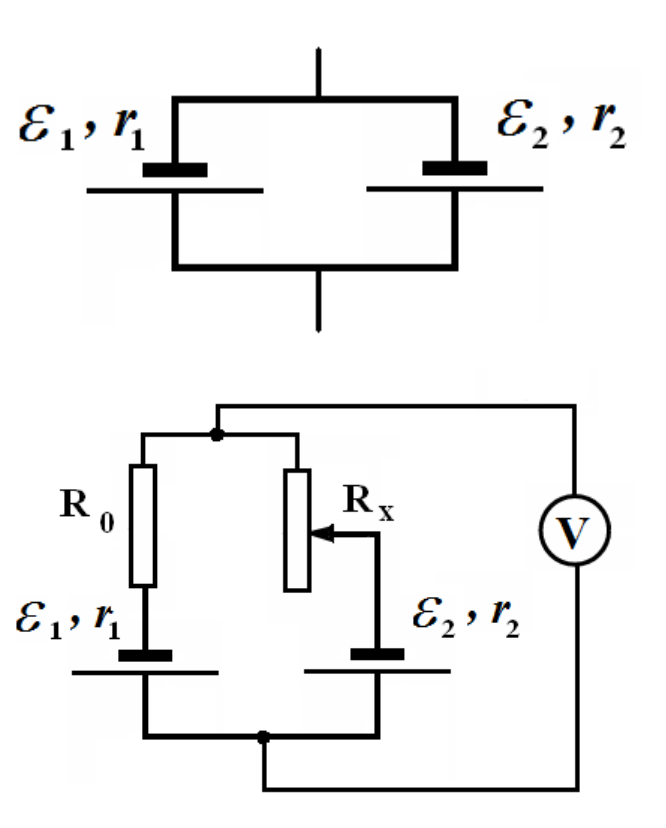

Так как внутренние сопротивления батареек малы, то проверить полученную формулу затруднительно. Поэтому для ее экспериментальной проверки Вам предлагается «увеличить» внутренне сопротивление ваших источников, подключая к ним последовательно резисторы, как показано на схеме. Кроме того, эта схема позволяет изменять «внутреннее» сопротивление. Постоянный резистор подключайте к плоской батарейке.

3.2 Измерьте зависимость ЭДС составного источника, показанного на схеме от сопротивления переменного резистора. Постройте график полученной зависимости.

Сопротивление резистора можете измерять с помощью мультиметра в режиме омметра. Укажите, как Вы проводили эти измерения.

3.3 На этом же бланке приведите график теоретической зависимости, рассчитанной по формуле (1). При расчетах используйте данные, полученные в предыдущих частях работы. Сделайте вывод о применимости (или неприменимости) формулы (1).
