1. Сила тока в цепи:

   где
   - разность потенциалов между пластинами конденсатора.
   Сразу после замыкания ключа заряд на конденсаторе (и, соответственно, напряжение) равен нулю, а ток максимален и определяется внутренним сопротивлением источника:


   Когда конденсатор зарядится, разность потенциалов между пластинами станет равной ЭДС источника, а ток станет равным нулю.

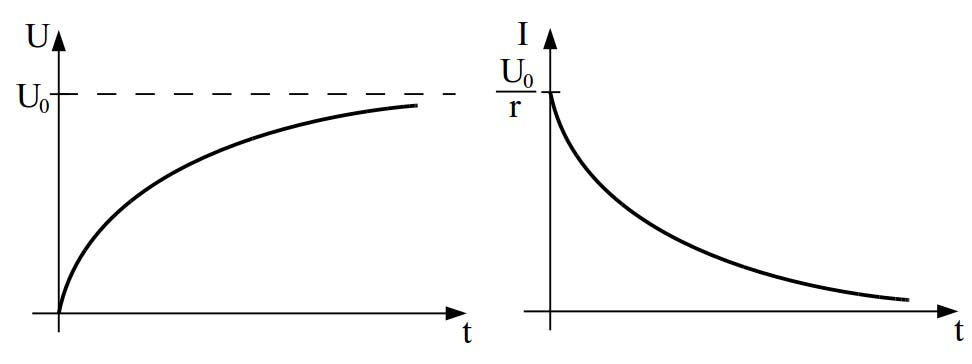

   Качественные графики зависимости тока и напряжения от времени приведены на рис. 1.




   Рис. 1

Для проведения простых качественных рассуждений можно считать, что в начальный момент времени конденсатор ведет себя как резистор с очень малым сопротивлением, а в дальнейшем его сопротивление неограниченно возрастает.

1. Эквивалентная электрическая схема изображена на рис. 2.




   В начальный момент времени сопротивление участка цепи, состоящего из параллельно включенных резистора и конденсатора, равно нулю. Поэтому разность потенциалов, регистрируемая вольтметром, равна нулю, а ток определяется внутренним сопротивлением источника:


   Через достаточно большой промежуток времени сопротивление участка цепи будет равно , значит ток будет равен:

   а напряжение:

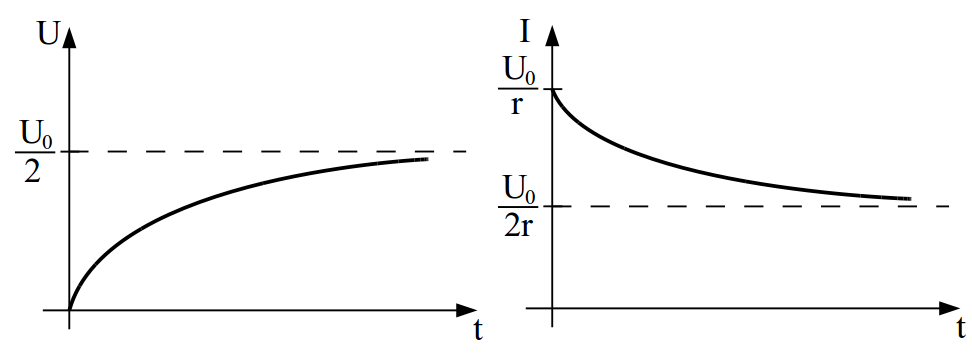

Качественные графики зависимости тока и напряжения от времени приведены на
рис. 3.

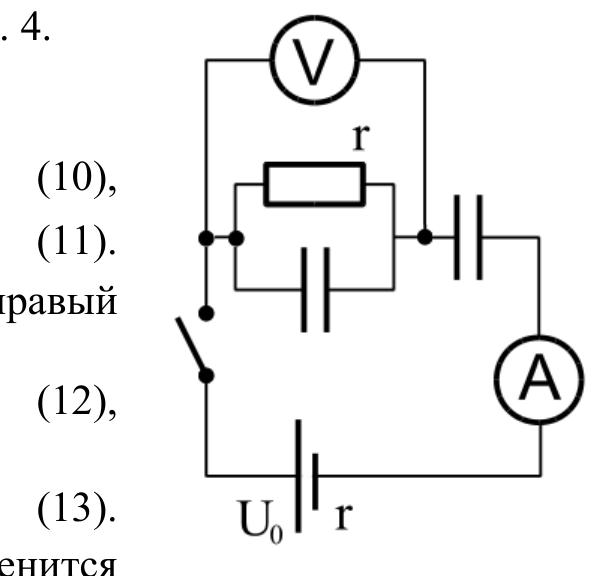

1. Эквивалентная электрическая схема изображена на рис. 4.
   В начальный момент времени по-прежнему:


   Через длительный промежуток времени зарядится правый
   конденсатор, и ток в цепи прекратится, т. е.:

   а напряжение:

   Зависимость силы тока в цепи качественно не изменится




   и будет приблизительно такой же, как и на рис. 1. При
   построении зависимости напряжения на левом
   конденсаторе от времени следует учесть, что в течение
   определенного времени конденсатор будет заряжаться,
   однако позже весь заряд «стечет» по параллельно
   присоединенному резистору.

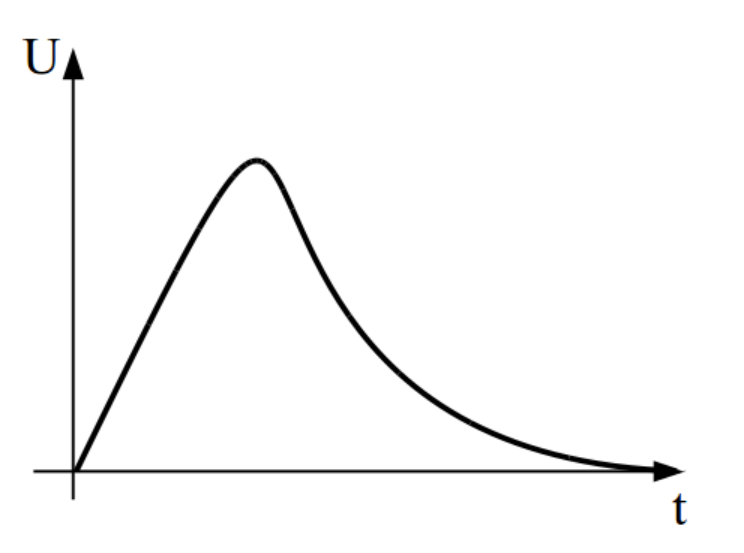

   Качественный график зависимости напряжения,
   регистрируемого вольтметром, от времени представлен
   на рис. 5.




   Рис. 5

2. Эквивалентная электрическая схема изображена на рис. 4.
   Как видно из рисунка, в цепь параллельно включены два
   конденсатора и резистор. Такое включение аналогично
   рассмотренному в п.2.

Рис. 6
