Городская олимпиада (3-й этап) 2009 9 класс № Э1

Для снятия вольтамперных характеристик необходимо использовать подключение по схеме реостата. При последовательном включении не удается производить измерения при малых токах.

1.1

1.1 Зависимость силы тока через графитовый стержень от напряжения на нем приведена в таблице и на графике.

, В	, А
0,2	0,05
0,4	0,10
0,6	0,15
0,8	0,20
1,0	0,25
1,2	0,35
1,4	0,40
1,6	0,45
1,8	0,50
2,0	0,55
2,2	0,60
2,4	0,70

Как следует из графика, ВАХ графита отклоняется «вверх» от пропорциональной зависимости. Данный результат объясняется тем, что сопротивление графита уменьшается (!!!) с ростом температуры, поэтому сила тока возрастает быстрее, чем растет напряжение.

1.2

1.2 Зависимость силы тока через лампочку накаливания от напряжения на ней приведена в таблице и на графике.

, В	, А
0	0,00
0,2	0,05
0,4	0,06
0,6	0,07
0,8	0,08
1,0	0,09
1,2	0,10
1,4	0,10
1,6	0,11
1,8	0,11
2,0	0,12
2,2	0,12
2,4	0,13
2,6	0,14
2,8	0,15
3,0	0,15

1.4

1.4 При параллельном соединении суммарная сила тока равна сумме токов, протекающий через каждый из элементов. Поэтому необходимо просуммировать данные, полученные в пп. 1.1 и 1.2 (при одинаковых напряжениях). Результаты таких расчетов и их сравнение с экспериментально измеренной ВАХ параллельного соединения, показаны на графике. Стрелка показывает «направление суммирования». Соответствие расчетов с экспериментально измеренными значениями вполне удовлетворительное.

1.5

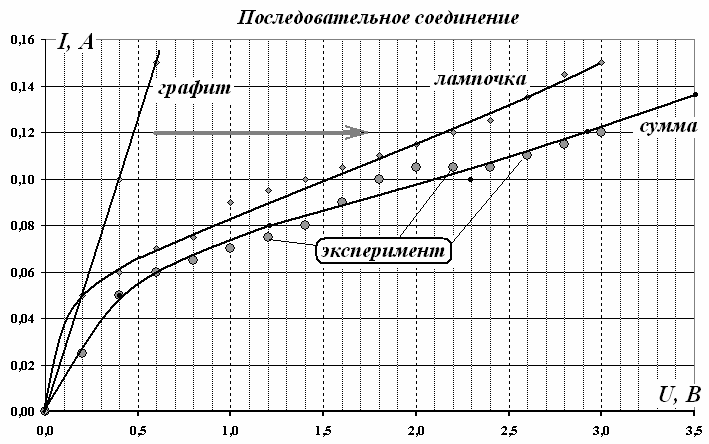

1.5 При последовательном соединении необходимо суммировать напряжения при одинаковых токах. Результаты, представлены на следующем графике.

Примечание. Более точные зависимости и лучшее соответствие можно получить при использовании цифрового мультиметра.
