Условие

Городская олимпиада (3-й этап) 2021 11 класс № Э1

Приборы и материалы: два одинаковых проволочных резистора, постоянный резистор с сопротивлением Ом, источник электрического тока, мультиметр, соединительные провода.

Часть 1. Подготовительная.

В этой части по каждому вопросу:
кратко опишите методику проведения измерений, приведите расчетные формулы, результаты измерений, при необходимости представьте их в графической форме, результаты обработки результатов измерений и окончательный результат.

1.1 Измерьте с максимальной точностью среднее сопротивление одного звена проволочного резистора. Оцените погрешность найденного значения.

1.2 Измерьте с максимальной точностью ЭДС и внутреннее сопротивление r выделенного вам источника электрического тока.

Далее оценка погрешностей не требуется.

Часть 2. Кольцевая схема.

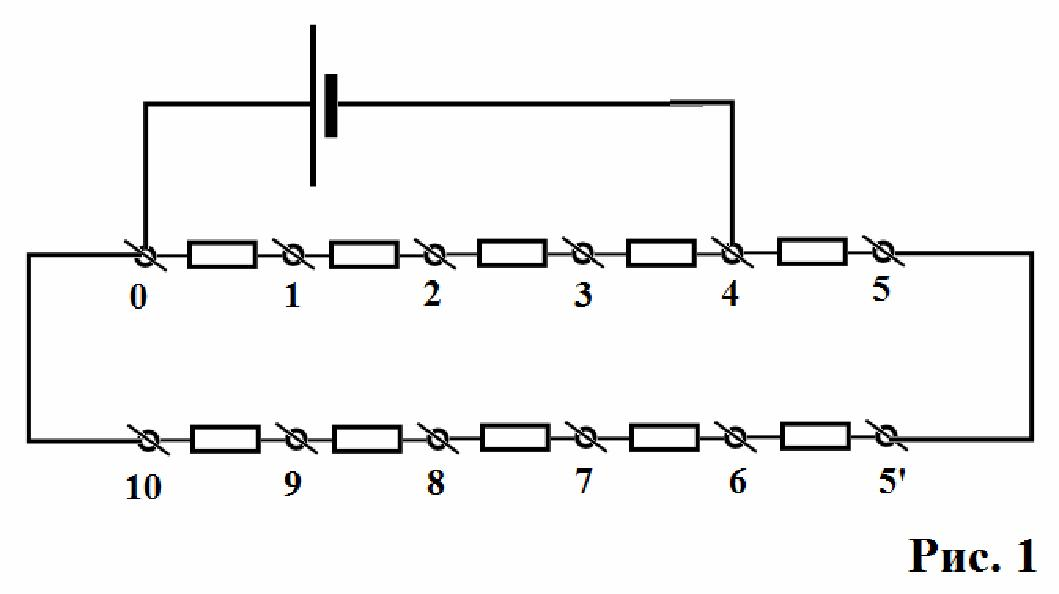

Из двух проволочных резисторов соберите кольцевую схему. Источник тока подключите к клеммам 0 и 4. (Рис. 1)
Потенциал клеммы «0» примем равным нулю:

2.1 Измерьте потенциалы всех клемм в приведенной схеме п. Постройте график полученной зависимости. Укажите, как вы измеряли потенциалы точек.

Рекомендуем график строить в относительных единицах, таких, чтобы расчет графиков (особенно теоретических зависимостей) предельно упрощался. Если вы используете такие относительные единицы, то не забудьте указать их в своей работе.

2.2 Получите формулу, описывающее распределение потенциала, полученное экспериментально. На том же бланке постройте график теоретической зависимости. Укажите возможные причины отклонений между теоретическими и экспериментальными значениями.

XI класс. Экспериментальный тур. Вариант 2
2

Часть 3. Кольцевая цепь с перемычкой.

В схеме, приведенной на рис.1,
соедините проводником клеммы 2 и 8.
(рис. 2) .

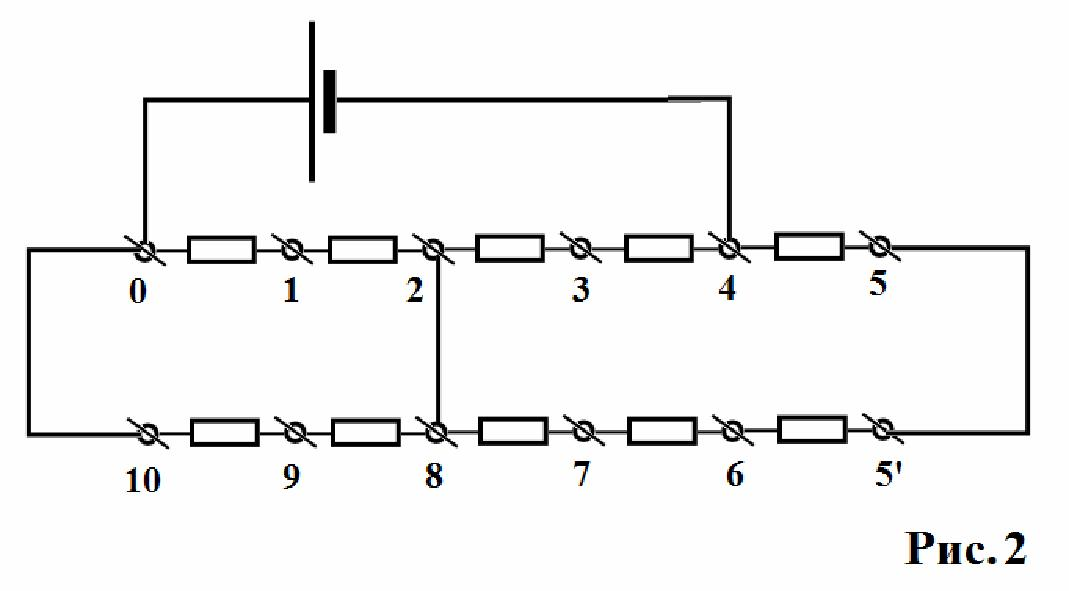

Рис. 2

3.1 Измерьте потенциалы всех клемм в приведенной схеме . Постройте график полученной зависимости.

3.2 Получите формулу, описывающее распределение потенциала, полученное экспериментально. На том же бланке постройте график теоретической зависимости.

Часть 4. Мостовая схема

4.1 Измерьте сопротивление постоянного резистора .

В данной части изучается мостовая схема, широко используемая в различных измерительных схемах. Для создания такой схемы точку 2 соедините с помощью постоянного резистора с остальными точками кольцевой схемы . Параллельно к резистору подключите мультиметр в режиме измерения напряжения.

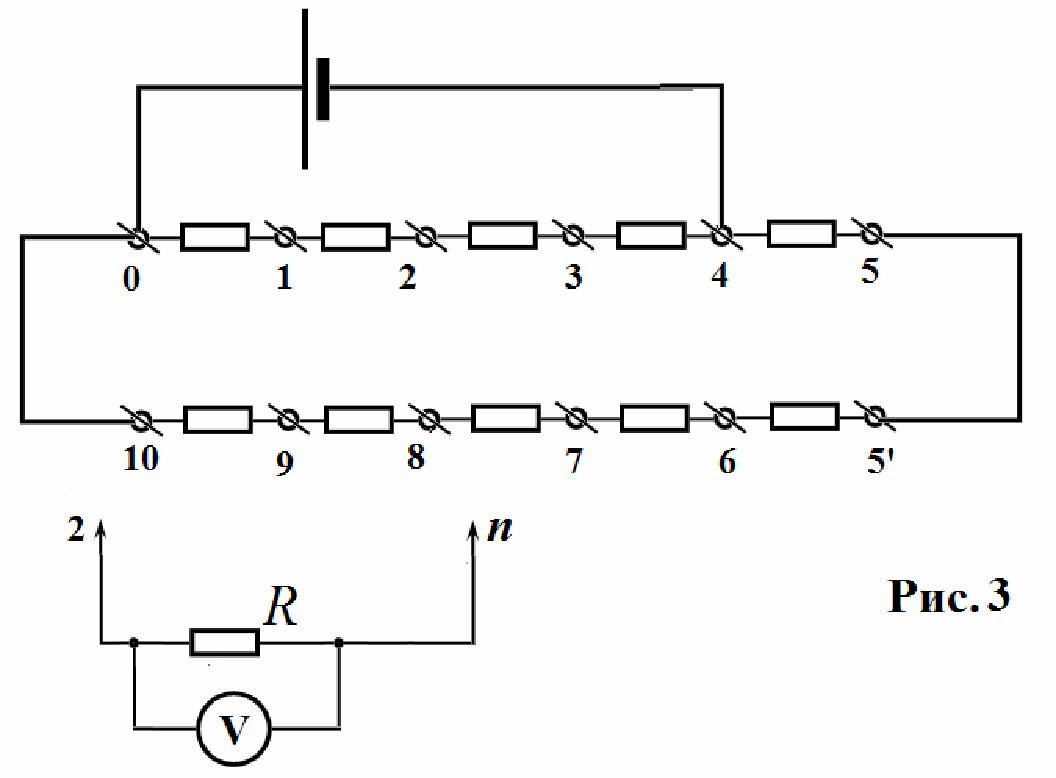

Рис. 3

4.2 Измерьте зависимость напряжения на постоянном резисторе от номера второй точки подключения . Постройте график полученной зависимости.

4.3 Используя данные, полученные в предыдущих пунктах, качественно объясните полученную зависимость. Укажите также на существенные, на ваш взгляд, особенности данного графика.

XI класс. Экспериментальный тур. Вариант 2
3

Э2 Изучение линии электропередачи

Часть 1. Сопротивление линии передачи
Соедините два проволочных резистора последовательно.

Рис. 1
