Условие

Республиканская олимпиада 2010 9 класс № Э2

Приборы и оборудование: Штатив с зажимом, пластиковая трубка (гелевый стержень), металлическая спица, набор грузов (гвозди), линейка деревянная, линейка пластиковая для измерений, пластилин.

Точное значение массы одного гвоздя вам будет указано. В ходе измерений смещать спицу относительно стержня не следует!

Кручение – один из распространенных видов деформаций. В качестве меры деформации используется угол кручения , а характеристикой упругих сил – момент силы упругости , который в состоянии равновесия равен моменту внешних сил, приложенных к телу. В состоянии равновесия при малых деформациях угол кручения пропорционален приложенному моменту сил (закон Гука) где некоторый коэффициент пропорциональности. В данной работе вам необходимо проверить выполнимость закона Гука для деформации кручения пластиковой трубки и исследовать зависимость коэффициента

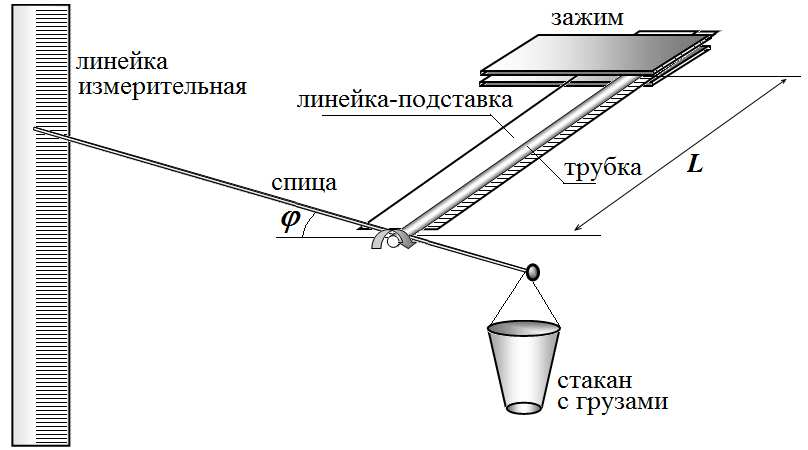

пропорциональности от длины деформируемой части трубки . Для проведения исследований вам предлагается использовать следующую установку. Исследуемая трубка вместе с линейкой-подставкой (для уменьшения прогиба) зажата в лапке штатива. Конец трубки проткнут длинной спицей, на один конец которой подвешен пластиковый стаканчик, в который можно помещать грузы – одинаковые гвозди. Второй конец спицы движется вблизи вертикальной измерительной линейки. Передвигать спицу относительно трубки стержня не следует. В качестве подставки для линейки используется кусок пластилина. При необходимости линейку можно передвигать. Измерения следует проводить, начиная с больших длин свободной части трубки .

Часть 1. Закон Гука.

Измерения проводите при максимальной длине трубки. Углы деформации следует измерять в радианах. При малых углах тангенс угла приблизительно равен самому углу, измеренному в радианах.

1.1 Измерьте зависимость угла кручения от числа гвоздей, помещенных в стакан. Измерения проведите в двух направлениях: при нагрузке (постепенно увеличивая массу груза) и при разгрузке (уменьшая массу груза в стакане).

1.2 Постройте график полученной зависимости. Сделайте обоснованный вывод о применимости закона Гука в этом случае.

1.3 Объясните, почему зависимости угла кручения от приложенного момента сил полученные при нагрузке и разгрузке не совпадают.

1.4 Рассчитайте значение коэффициента пропорциональности в формуле (1) с максимально возможной точностью. Используйте для этого данные полученные только при «нагрузке» стержня. Укажите физический смысл этого коэффициента.

Часть 2. Коэффициент пропорциональности.

В данной части работы измерения угла кручения проводите только в одном направлении – при последовательном увеличении нагрузки на стержень. Считайте, что закон Гука выполняется!

2.1 Проведите измерения зависимости угла кручения от числа гвоздей, помещенных в стакан для разных длин деформируемой части стержня.

2.2 На одном бланке постройте графики полученных зависимостей.

2.3 Рассчитайте значения коэффициента для всех длин деформируемой части стержня.

2.4 Из теории упругости следует, что коэффициент зависит от длины деформируемой части трубки по закону где и - некоторые постоянные величины. Проверьте выполнимость данной формулы в данной задаче. Определите численные значение параметра . Ответ обоснуйте графически.

Примечания

  1. 1. , , Вэтойчастинеприведеныданныевтабличномвидетолькодляэкономииместавсерезультаты представлены на графиках. От участников олимпиады не требуется такого большого числа точек – достаточно 15-20 точек, но в приведенном здесь интервале напряжений. ↩
