Подумай, как соотносятся сопротивления участков проволоки и их длины, и что происходит с падением напряжения вдоль проволоки при заданном токе.

Запиши законы для последовательного и параллельного соединений и закон Ома; учти, что сопротивление проволоки пропорционально её длине (коэффициент пропорциональности — ).

1. Обозначь сопротивления участков проволоки через их длины (например, для участка длины и ).
2. Запиши равенство падений напряжений на параллельных ветвях и связь токов в узле (KCL).
3. Подставь выражения сопротивлений через длины и применяй закон Ома к каждому участку, получив уравнение для и .
4. Вырази из полученной системы.

Как правильно измеряют сопротивление постоянного резистора мультиметром — в каком режиме и при каких условиях?

Используй мультиметр в режиме измерения сопротивления; учти разрешающую способность прибора и метод оценки погрешности (систематическая и случайная составляющие).

1. Переключи мультиметр в режим измерения сопротивления и подключи его к резистору согласно инструкции прибора.
2. Сделай несколько последовательных измерений, чтобы оценить разброс показаний.
3. Оцени погрешность как сочетание погрешности прибора (разрядность/класс точности) и измерительной статистики.
4. Запиши значение и его погрешность.

Каким инструментом и как точно можно измерить длины участков проволоки BC и BD на столе?

Используй линейку; учти погрешность снятия показаний (половина наименьшего деления) и возможные систематические ошибки позиционирования проволоки.

1. Разметь концы участков и измерь каждую длину несколькими замерами с разным ориентированием линейки.
2. Оцени случайную погрешность по разбросу замеров и систематическую — по разрешению линейки.
3. Суммируй погрешности по правилу комбинирования погрешностей и запиши длины с оценками погрешностей.

Как по линеаризованным данным получить коэффициенты прямой и их погрешности?

Применяй метод наименьших квадратов для линейной зависимости; используй стандартную формулу для оценки ошибок коэффициентов регрессии.

1. По таблице линеаризованных значений вычисли суммы, необходимые для МНК (суммы , , , ).
2. Найди параметры прямой и по формулам МНК.
3. Оцени стандартные отклонения коэффициентов и погрешности по стандартным выражениям для линейной регрессии.
4. Запиши полученные значения , и их погрешности.

На какие источники расхождений между теорией и экспериментом стоит обратить внимание в этой установке?

Сравни экспериментальные и теоретические значения и учти возможные систематические погрешности: сопротивления проводов и контактов, неточности измерения тока и напряжения, а также допущения в модели (идеальная однородность проволоки).

1. Вычисли разности между экспериментальными и теоретическими значениями коэффициентов и их относительные отклонения.
2. Перечисли и прокомментируй основные возможные причины расхождений (систематические и случайные ошибки, погрешности приборов, неучтённые сопротивления).
3. Оцени, какие из перечисленных причин могут влиять сильнее всего в данной экспериментальной схеме.
4. Вырази вывод о согласии теории и эксперимента, опираясь на величины погрешностей.

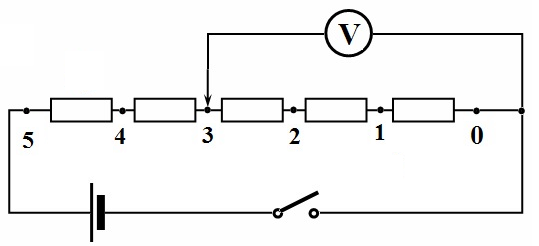

Нарисуй схему с подключёнными последовательно резисторами и отметь, каким прибором и при каком числе резисторов будешь измерять напряжение. Подумай, как изменится распределение падений напряжения при подключении или отключении очередного резистора.

Применяй закон Ома и правило деления напряжения для последовательной цепи: падение напряжения на каждом резисторе пропорционально его сопротивлению; используй это при анализе результатов двух видов вольтметров.

1. Собери цепь и последовательно измерь напряжение при разных числах подключённых резисторов сначала мультиметром, затем стрелочным вольтметром.
2. Запиши полученные значения напряжений для каждого числа резисторов и построй два отдельных графика U(n) — один для мультиметра, другой для стрелочного вольтметра.
3. Введи удобную линеаризующую переменную, выражающую число подключённых резисторов через общее количество в цепи, и построй график зависимостей в линеаризованном виде.
4. Аппроксимируй полученные точки прямой и выразите (не вычисляя) параметры аппроксимации из полученной системы уравнений.

Как будет делиться напряжение между равными резисторами при незначительном токе в цепи и большом входном сопротивлении вольтметра?

Предположи, что входное сопротивление мультиметра бесконечен, тогда напряжение делится пропорционально числу резисторов; выпиши теоретическую формулу для мультиметра в общем виде.

1. Обозначь общее напряжение источника и число подключенных резисторов .
2. Запиши теоретическое выражение для при условии бесконечного сопротивления вольтметра.
3. Сравни полученную теоретическую зависимость с экспериментальными точками мультиметра и прокомментируй совпадение.

Почему одинаковые измерения разными приборами могут дать разные значения? Где в схеме возникает отличие?

Укажи, что причина — конечное входное сопротивление стрелочного вольтметра, которое вносит дополнительную нагрузку на делитель и изменяет распределение напряжения; назови это как влияние сопротивления вольтметра на измеряемую цепь.

1. Определи, что стрелочный вольтметр имеет конечное сопротивление , а мультиметр — значительно большее, что влияет на измерение.
2. Опиши, как подключение вольтметра параллельно части резисторов меняет эквивалентную схему и распределение напряжений.
3. Сформулируй качественное объяснение различий наблюдаемых значений.

Как учесть конечное сопротивление стрелочного вольтметра в расчёте измеренного напряжения?

Модель: вольтметр сопротивлением включён параллельно резисторам; запиши выражение для эквивалентного сопротивления параллельного соединения и применяй закон Ома для делителя.

1. Определи эквивалентное сопротивление параллельного соединения резисторов и (в общем виде).
2. Подставь в выражение для делителя, получив формулу для через , , и .
3. Преобразуй выражение так, чтобы получить линейную зависимость между величинами, удобными для анализа (например, в виде против ).
4. Вырази параметры линейной зависимости и сравни теоретическую кривую с измеренными данными для стрелочного вольтметра.
