Для проведения измерений удобно использовать следующую схему.
При переключении ключа измеряются:

• напряжение на резисторе с известным сопротивлением ;
• напряжение на исследуемом участке цепи .
  По измеренному напряжению и известному сопротивлению рассчитывается сила тока в цепи





Часть 1. Электрическая лампочка.

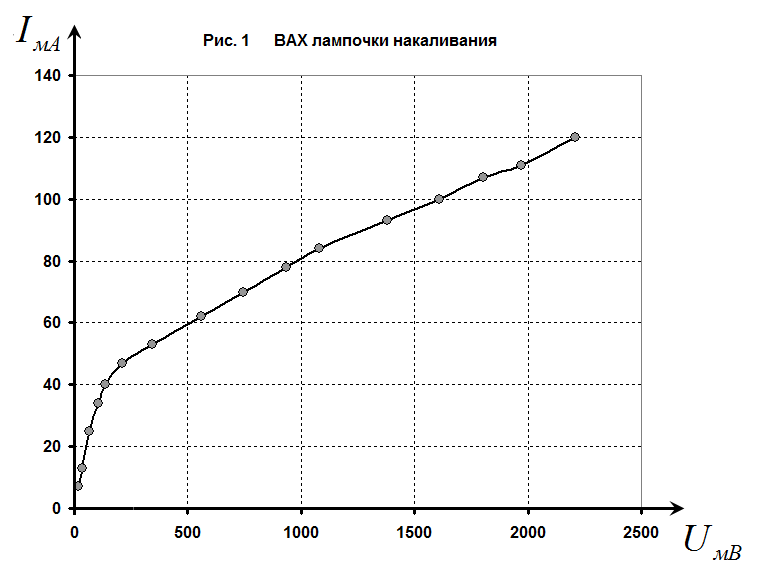

Таблица результатов измерений зависимости силы тока через лампочку от напряжения на ней представлены в таблице 1. График ВАХ лампочки показан на рис. 1.

Таблица 1.

При увеличении силы тока нить накаляется, ее сопротивление возрастает, поэтому сила тока возрастает медленнее, чем по линейному закону.

Часть 2. Светодиод.

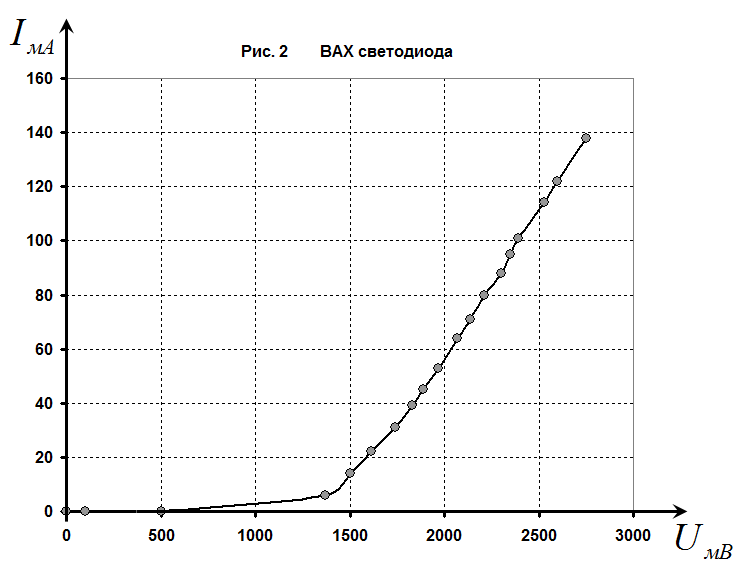

Таблица результатов измерений зависимости силы тока через светодиод от напряжения на ней представлены в таблице 1. График ВАХ светодиода показан на рис. 2.

Таблица 2.

Часть 3. Параллельное соединение.

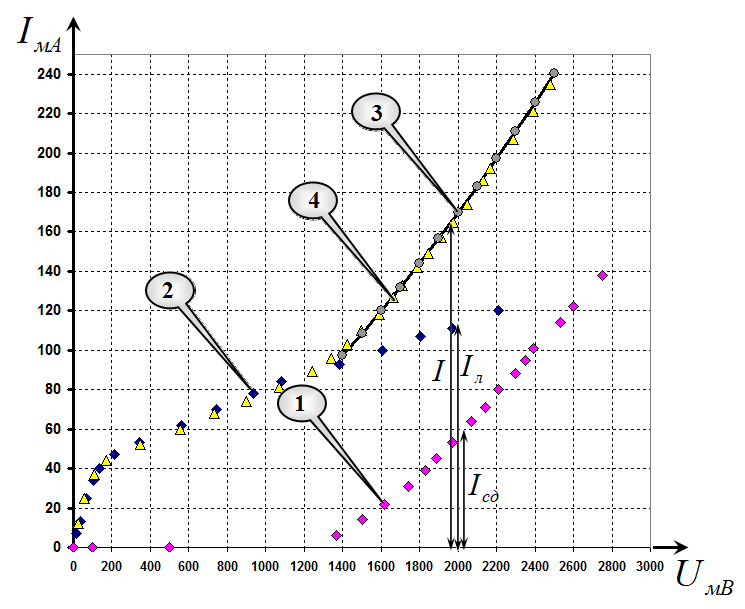

При параллельном соединении напряжения на обоих элементах одинаковы, а измеряемая сила тока равна сумме токов через каждый элемент. Поэтому для расчета ВАХ параллельно соединенных элементов необходимо на одном бланке построить ВАХ лампочки (1), ВАХ светодиода (2) и сложить их «вертикально», то есть при одном напряжении просуммировать силы токов

Результат такого построения показан на рисунке (4). На этом же графике представлены результаты измерений (4). Незначительные расхождения вполне объяснимы погрешностями измерений. Возможно также проявление зависимости сопротивления проволочного резистора от силы тока через него (из-за нагрева).

Часть 4. Последовательное соединение.

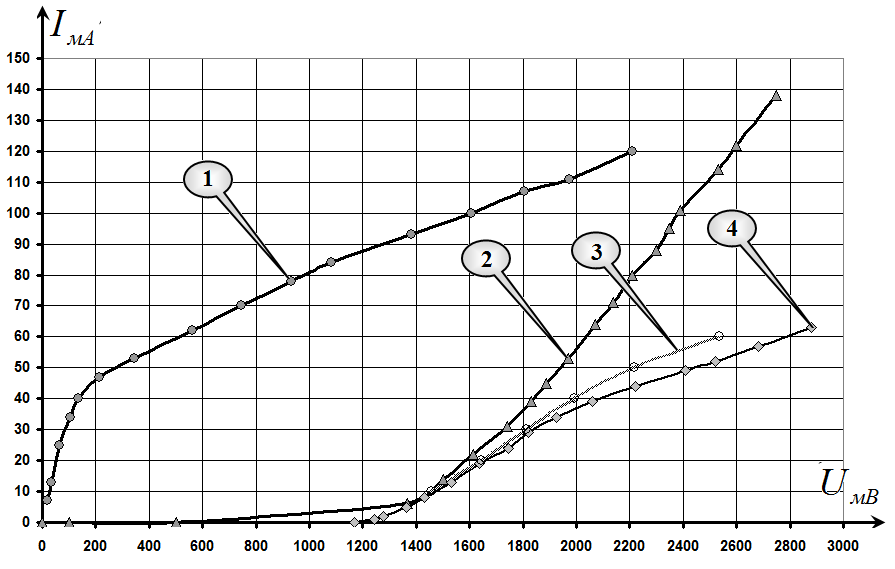

Аналогичную процедуру можно применить и для расчета ВАХ последовательно соединенных лампочки и светодиода. Только в этом случае из ВАХ следует складывать «горизонтально», то есть при одном и том же значении силы тока складывать напряжения на элементах. Результаты расчетов и проведенных измерений показаны на рис. 4. Все обозначения аналогичны обозначениям на рис. 3.
