Паутина сопротивлений

Условие

Городская олимпиада (3-й этап) 2019 9 класс № Э1

Приборы и оборудование: Два проволочных резистора на подставках, мультиметр, соединительные провода.

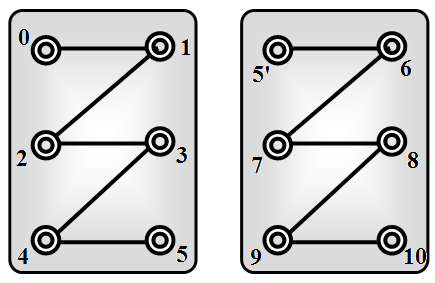

В данном задании Вам необходимо исследовать сопротивления различных цепей резисторов. Введем нумерацию клемм, как показано на рисунке.
Во всех заданиях ввод омметра «COM» подключайте к клемме резистора «0».

Часть 1. Последовательная цепочка.

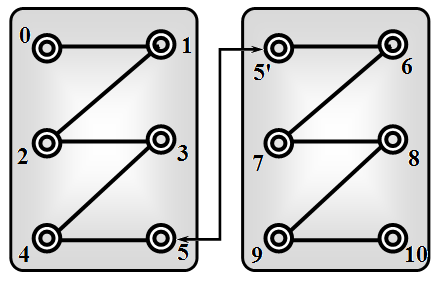

Соедините проводником клеммы «5» на первом резисторе с клеммой «5’» на втором резисторе.

1.1 Измерьте сопротивления участков резистора между клеммами «0» и .

1.2 Постройте график полученной зависимости. Покажите, что данная зависимость может быть описана линейной функцией

Используя результаты своих измерений, определите численные значения (и погрешности) параметров зависимости и . Укажите физический смысл этих параметров.

Часть 2. Зацикливание.

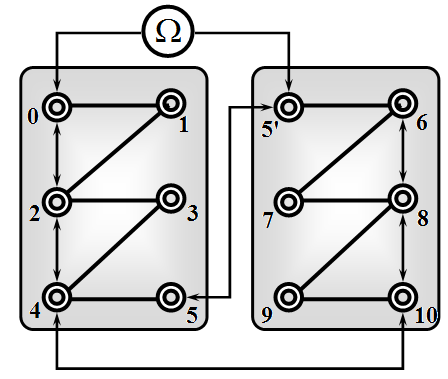

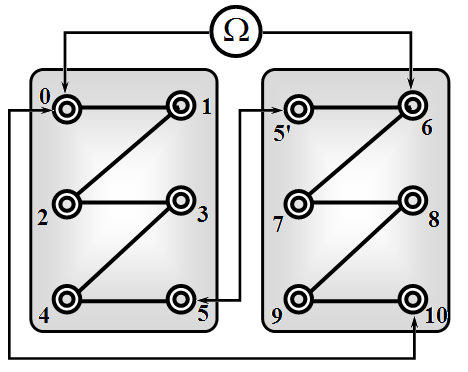

Дополнительно соедините проводником клеммы «0» и «10».

2.1 Измерьте сопротивления участков резистора между клеммами «0» и . Постройте график полученной зависимости.

2.2 Выведите теоретическую формулу, описывающую зависимость .

2.3 Проверьте, соответствуют ли результаты измерений полученной теоретической формуле. Для этого на том же бланке (график в п.2.1) постройте график теоретической зависимости. Качественно объясните возможные различия между теоретическими и экспериментальными значениями сопротивлений.
