0.1 Подключите мультиметр (в режиме измерения напряжения) непосредственно к выводам батарейки – запишите значение измеренного напряжения , которое можно назвать напряжением холостого хода, так как в этом случае ток через батарейку пренебрежимо мал.

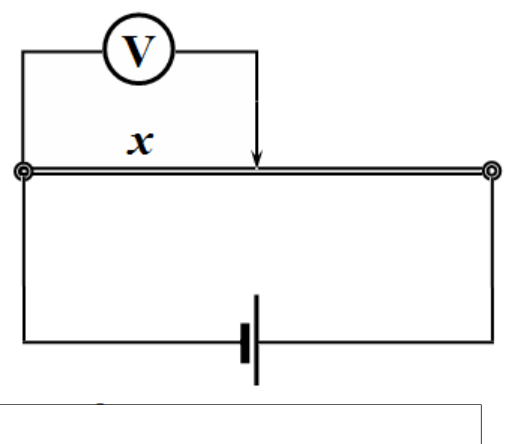

1.1 Соберите электрическую цепь, изображенную на рис. 2, проволока подключена на всю длину. Измерьте зависимость напряжения на участке проволоки от его длины. Постройте график полученной зависимости.

1.2 Предложите простую формулу, описывающую полученную зависимость, найдите численные значения параметров этой формулы.

2.1 Соберите цепь, показанную на рис. 3. Измерьте зависимость силы тока в этой цепи от длины подключенного участка проволоки .

1. Покажите, что найденная зависимость может быть описана формулой

где - постоянные величины. На основании экспериментальных данных определите численные значения этих коэффициентов.

3.1 Соберите цепь, показанную на рис.4, в которой батарейка подключается к той же точки провода, что и мультиметр. Измерьте зависимость напряжения от длины участка проволоки в этом случае.
Измерения проведите при тех же значениях длины , которые Вы использовали при измерениях силы тока в п.2.1.

3.2 Используя данные полученные в п. 2.1 и п. 3.1 постройте график зависимости напряжения на участке проволоки от силы тока через него.

3.3 Предложите простую формулу, описывающую полученную зависимость. Найдите численные значения параметров этой формулы.
