Баллы скрыты. Решайте по частям: открывайте подсказки и ответ только когда застряли, отмечайте решённое.Задача 2. Сканер-стробоскооп1.
К этой задаче вам выдан отдельный лист-вкладыш с фотографиями. Стрелками на рисунках указано направление движения считывающей каретки. Будьте внимательны – изображения имеют разный масштаб. На некоторые из них нанесена сетка для облегчения вашей работы. Цена деления сетки –
Свои графические построения (если они вам понадобятся) проводите непосредственно на этом листе. Описание последовательности построения, комментарии к ним, требуемые графики и окончательные выводы приводите в своей рабочей тетради!
Не забудьте вложить лист-вкладыш в свою тетрадь!

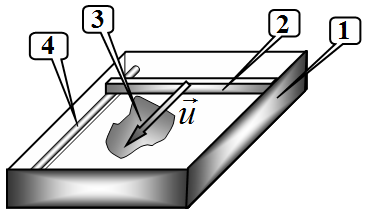

в прямоугольном корпусе
А если сканируемый объект движется? В этом случае части (узкие освещаемые полоски) будут зафиксированы в тот момент, когда под ними проходит считывающая каретка, соответственно изображение объекта будет искажено. Однако эти искаженные изображения можно использовать для изучения законов движения тел, перемещающихся вблизи рабочей поверхности сканера.
2.1 Постройте график закона движения стержня
Для этого можете использовать сам рисунок – просто нанесите и оцифруйте на нем нужные оси.
2.2 Определите период колебаний стержня с максимально возможной точностью.
1 [^1]
Сканер слегка наклонили и положили на его рабочую поверхность круглый стержень. Стержень скатывается в направлении, перпендикулярном направлению движения каретки.
На рис. 3 листа-вкладыша приведена фотография скатывающегося стержня.
Посчитай, сколько полных колебаний помещается на отрезке снимка, который соответствует известному пути каретки.
Используй соотношение «время = пройденный кареткой путь / её скорость» и тот факт, что период — это время одного полного цикла колебаний.
- Определи на снимке расстояние, в течение которого стержень совершил целое число колебаний, и сосчитай это число колебаний.
- Переведи это расстояние в время с помощью скорости каретки.
- Раздели полученное время на число колебаний, чтобы получить период.
- Вырази
через измеренное расстояние, скорость каретки и число колебаний.
3.1 Укажите на этом рисунке направление движения стержня.
Внимательно рассмотрите последовательность отпечатков стержня на фотографии: обратите внимание на порядок и смещение отдельных характерных точек стержня вдоль изображения.
Сделайте опору на геометрию снимка: смещение одинаковых точек стержня вдоль оси, указанной на рисунке, показывает направление его поступательного движения.
- Отметьте на рисунке несколько характерных точек стержня (например, концы) в разных положениях.
- Нанесите ось
, указанную в задаче, и упорядочите отмеченные точки по координате . - Проследите, в какую сторону идут эти метки по мере смены положений стержня на снимке.
- Выразите направление движения стержня из полученной системы отметок.
3.2 Покажите, что движение стержня можно считать равноускоренным.
Определи масштаб снимка в мм на клетку и временной масштаб (сколько времени соответствует одному делению по направлению сканирования).
Пользуйся результатом из пункта 3.2: ускорение связано с наклоном линейной зависимости
- Измерь наклон прямой на графике
от в единицах клеток/клетка времени. - Переведи этот наклон в мм/с^2, подставив размер клетки в мм и время, соответствующее одному клеточному смещению каретки.
- Проведи оценку погрешности, учитывая точность считывания по сетке и первые неточные точки.
- Вырази численное значение
через измеренный наклон и масштабные коэффициенты (мм и с).

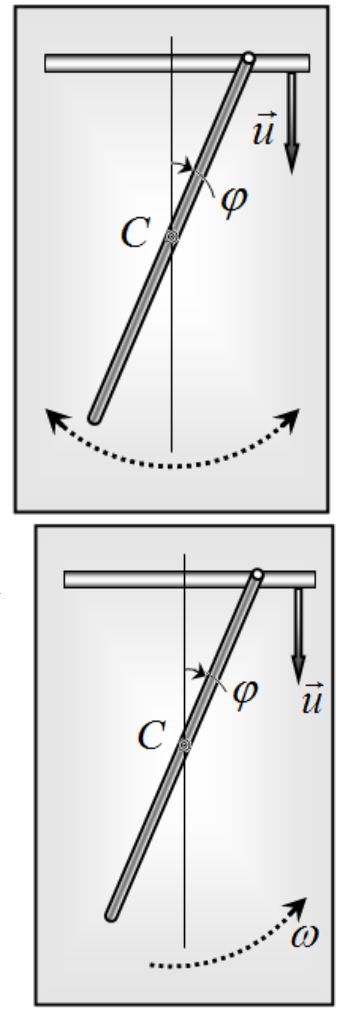

4.1 Определите графически и укажите на рис. 4 область в которой может находиться ось вращения стержня
Найди на снимке пары точек, соответствующие концам стержня в моменты максимального отклонения; в идеале эти точки лежат на прямых, проходящих через ось вращения.
Воспользуйся геометрическим методом: в идеальном случае прямые, соединяющие одновременные положения концов стержня, пересекаются в положении оси; при небольших дрейфах ось лежит в области пересечения полос, ограниченной параллельными прямыми.
- Проведи прямые через соответствующие отмеченные точки конца стержня для двух противоположных максимальных отклонений (по набору точек A,B,C и D,E,F).
- Построй полосы возможного положения оси как область между этими параллельными прямыми, учитывая разброс точек.
- Отметь на рисунке полученную область пересечения — это область, в которой может находиться ось вращения
. - Вырази границы этой области через уравнения построенных прямых и их пересечение на рисунке.
4.2 Определите угловую амплитуду колебаний стержня.
Определи на снимке углы отклонения стержня в его крайних положениях относительно предполагаемого положения оси.
Воспользуйся геометрией: угловая амплитуда — это половина разности крайних отклонений или просто положительная величина максимального отклонения от среднего положения.
- Найди на снимке направления стержня в двух противоположных максимумах и измерь углы этих направлений относительно вертикали или предполагаемой оси.
- Вычисли амплитуду как разность между средней линией и максимальным отклонением (или как половину угла между крайними положениями).
- Оцени неопределённость, учитывая разброс положений оси и точность измерения углов по сетке.
- Вырази угловую амплитуду
через измеренные углы и оценку погрешности.
Найди на снимке участок, за который каретка проходит известное расстояние, и подсчитай, сколько колебаний стержень совершил за этот путь.
Пользуйся тем же приёмом, что и для поступательных колебаний: время, соответствующее пройденному кареткой пути, даёт суммарное время нескольких периодов; разделив его на число колебаний, получишь период.
- Измерь на снимке расстояние (в мм или клетках), соответствующее наблюдаемому отрезку, и сосчитай число совершённых за него колебаний.
- Переведи это расстояние в время, разделив на скорость каретки.
- Раздели полученное время на число колебаний — это и есть период.
- Вырази
через измеренное расстояние, скорость каретки и число колебаний.
5.1 Определите графически положение оси вращения стержня
Найди на снимке несколько точек одного фиксированного расстояния от оси (например, отметки на стержне), они должны лежать на окружности при вращении вокруг неподвижной оси.
Построй перпендикуляры к хордам (соединяющим пары точек одного радиуса) — их пересечение даёт центр окружности, то есть положение оси вращения.
- Выдели на снимке две различные хорды (пары точек, соответствующие одинаковым радиусам) и построй их серединные перпендикуляры.
- Найди точку их пересечения — это положение оси вращения
на снимке. - Определи направление вращения по тому, в какую сторону перемещаются метки вдоль последовательности кадров (по знаку углового смещения).
- Вырази положение оси
как координаты пересечения построенных перпендикуляров на рисунке и укажи направление вращения (по ходу изменения фаз меток).
5.2 Определите среднюю угловую скорость вращения стержня
На рис. 6. листа-вкладыша показана фотография вращения стержня с большей угловой скоростью.
5.3 Определите по этой фотографии угловую скорость вращения стрежня в этом случае.
Примечания
- 1. Нам хотелось сделать эту задачу экспериментальной, но мы не смогли обеспечить всех участников олимпиады персональными сканерами, компьютерами и принтерами. Все приведенные рисунки движущихся предметов получены нами в реальных экспериментах – пользуйтесь! ↩
