Условие

Республиканская олимпиада 2015 10 класс № 3

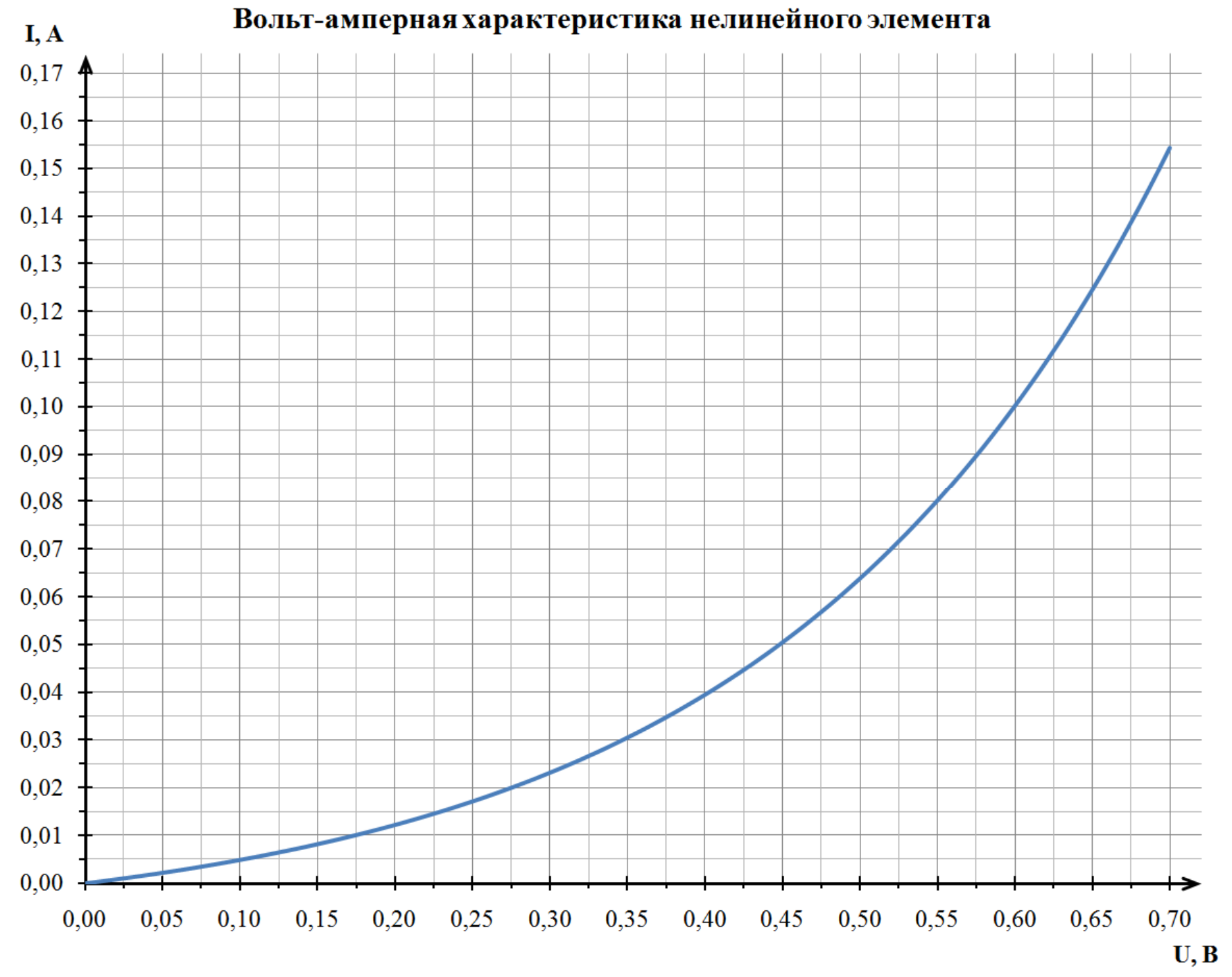

В электрической цепи, изображенной на рис. 1, характеристики элементов следующие: Ом, Ом, Ом; В, Ом. Вольтамперная характеристика нелинейного элемента НЛ представлена на отдельном бланке - можете выполнять на нем все необходимые построения, после чего вложите бланк в тетрадь с решениями.

Электрические свойства диодов упрощенно можно описать следующим образом: при напряжениях меньших В сила тока через них пренебрежимо мала, при больших напряжениях сопротивлением диодов можно пренебречь.

Рисунок 1 – Схема электрической цепи

Задание: Найдите напряжения и силы токов на резисторах и .
