Куда направлена сила трения?

Условие

Республиканская олимпиада 2023 10 класс № Э2

Приборы и оборудование: штатив с лапкой, карандаш, небольшой деревянный брусок, металлический цилиндр, листы бумаги А4, деревянная дощечка, большой круглый цилиндр, линейка 40 см, транспортир.

Часть 1. Тянем бумагу.

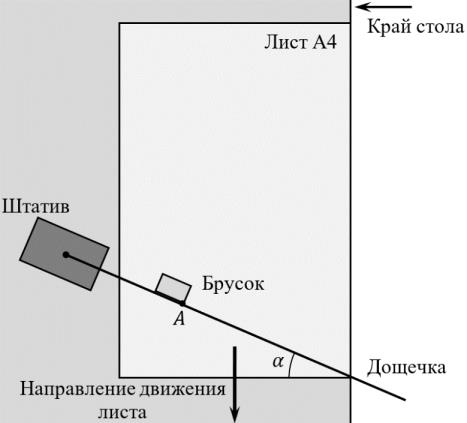

Соберите экспериментальную установку так, как показано на рисунке.

Прочно закрепите деревянную дощечку в лапке штатива, так чтобы она располагалась горизонтально и слегка касалась поверхности стола. Под этой дощечкой расположите лист бумаги, так чтобы его край совпадал с краем стола. На лист бумаги положите деревянный брусок так, чтобы он касался дощечки.

Положение дощечки будем задавать углом , показанным на рисунке.

Если равномерно тянуть лист бумаги в указанном на рисунке направлении, то при некоторых значениях угла брусок будет скользить вдоль линейки.

В этой части Вам предстоит исследовать это движение и по его параметрам определить коэффициент трения бруска о дощечку.

Удобно рассматривать движение бруска относительно листа бумаги.

1.1 Покажите, что движение бруска относительно листа бумаги будет прямолинейным, по прямой, направленной под некоторым постоянным углом к направлению движения листа бумаги относительно стола. Получите формулу, позволяющую рассчитать значение коэффициента трения бруска о дощечку по измеренным значениям углов и .

Установите дощечку под углом .

1.2 Медленно передвигая лист бумаги, отметьте несколько положений бруска на листе бумаги. Установите, можно ли считать траекторию движения бруска относительно бумаги прямолинейной. Определите среднее значение угла .

Подпишите лист (укажите номер пункта задания) на котором вы получили эту траекторию и сдайте этот лист.

В дальнейшем угол измеряйте по двум точкам: начальной и конечной (после смещения листа бумаги на 10-15 см).

1.3 Измерьте зависимость угла движения бруска от угла наклона дощечки . Постройте график полученной зависимости.

1.4 Используя полученный график, рассчитайте значение коэффициента трения бруска о дощечку. Оцените погрешность найденного значения.

1.5 Используя полученный график, определите минимальное значение угла , при котором брусок начинает скользить вдоль линейки.

Замените брусок металлическим цилиндром, который ставьте на лист бумаги вертикально, на основание.

При измерениях: отметьте начальное положение цилиндра, после этого сместите лист бумаги на расстояние 10-15 см, отметьте конечное положение цилиндра. Определите угол , под которым направлен вектор смещения цилиндра относительно листа бумаги к направлению движения листа относительно стола (это тот же угол, что и в предыдущем упражнении с бруском).

1.6 Измерьте зависимость угла от угла наклона дощечки . Постройте график полученной зависимости.

1.7 Дайте теоретическое объяснение полученной зависимости. Укажите, какие параметры данной системы влияют на характер движения оси цилиндра. Получите численные оценки этих параметров.

Часть 2. Толкаем карандаш.

Схема установки.

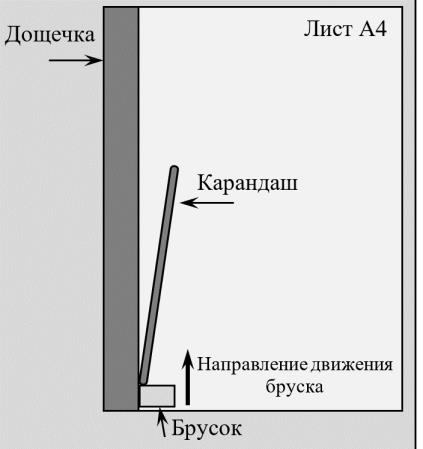

Лист бумаги расположен на горизонтальном столе. Возле левого края помещается дощечка (рисунок). У нижнего левого края помещается брусок. В угол между брусочком и доской остриём упирается карандаш, расположенный под небольшим углом к дощечке.

Положение карандаша (остриё и противоположный край) отмечаются на бумаге карандашом.

Брусок перемещают вдоль края доски. Через 1-2 см отмечают положение карандаша. Перемещение бруска заканчивается, когда карандаш расположится перпендикулярно (или почти перпендикулярно) дощечке.
