Крутильный маятник устроен следующим образом: деревянная линейка (1) подвешена на четырёх вертикальных нитях (2), закрепленных в штативе. На линейку поставлены два одинаковых груза (3), которые Вы можете передвигать по линейке, изменяя их расстояние до середины линейки

. В центре линейки на пластилине закреплено небольшое стеклышко (4), на которое падает луч лазера (5), отраженный луч должен попадать на метровую линейку (6), прикрепленную к столу с помощью пластилина. Линейка может совершать крутильные колебания вокруг вертикальной оси, которые Вам предстоит исследовать. Амплитудой колебания называется максимальное отклонение от положения равновесия.

Расположите лазер так, чтобы его луч попадал на стеклышко маятника, а его отражение попадало на метровую линейку. При вращении линейки отраженный луч должен двигаться по метровой линейке, или вблизи нее. Координату зайчика следует отсчитывать от его положения при неподвижной линейке (1) (в положении равновесия).

Не изменяйте длину нитей подвеса и расстояние между ними!
Расстояние от стёклышка до метровой линейки (Вашей шкалы) должно равняться 30 см.
Рассчитывать погрешности в данной работе не требуется!

Решено

1.1 Используя секундомер с памятью этапов, измерьте зависимость координаты зайчика на шкале от времени . Постройте график полученной зависимости.

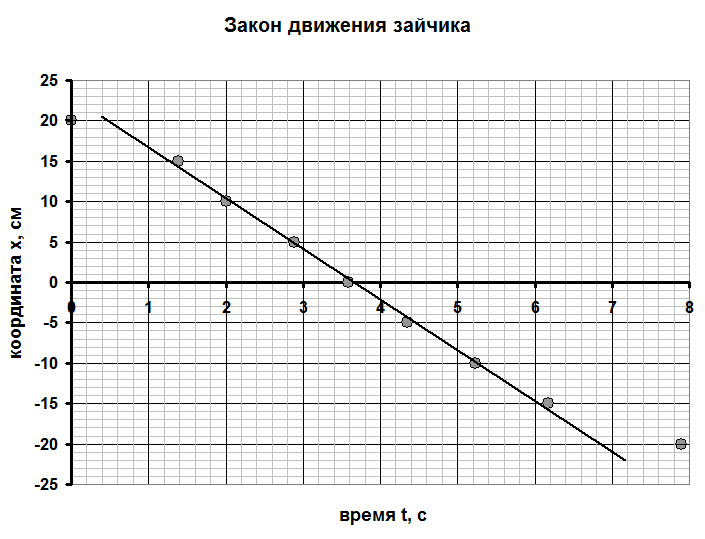

1.1 Для измерений удобно записывать в память секундомера времена прохождения зайчика через определенные точки – фактически снимается зависимость времени от координаты. Результаты этих измерений приведены в таблице 1 и на графике (рис. 1).

Таблица 1. Зависимость координаты зайчика от времени.

, см	, с
20	0,00
15	1,39
10	2,00
5	2,89
0	3,59
-5	4,35
-10	5,23
-15	6,17
-20	7,89

Как это не странно на первый взгляд, график является практически прямой линией – т.е. движение близко к равномерному.

Решено

1.2 Укажите, в каких пределах координат зайчика, его движение можно считать равномерным. Найдите скорость этого движения.

Решено

2.1 Исследуйте зависимость периода колебаний маятника от их амплитуды. Измерения проводите при грузах, расположенных на концах линейки. Сформулируйте закон, описывающий Ваши результаты.

При изменении положения грузов на линейке период колебаний маятника изменяется. Теоретические расчеты показывают, что при симметричном положении грузов на линейке период колебаний зависит от величины по закону

Решено

2.2 Экспериментально докажите, что данная формула является верной, рассчитайте численные значения постоянных коэффициентов , в этой формуле. Для доказательства постройте график линеаризованной зависимости периода колебаний от положения грузов.

2.2 Результаты измерений периодов колебаний, при различных расстояниях до грузов приведены в Таблице 2.

Таблица 2. Зависимость периода от расстояния до грузов.

, см	, с	, см	, с
5	6,87	25	47,20
8	8,19	64	67,08
10	9,08	100	82,45
14	11,35	196	128,82
18	14,18	324	201,07
21	16,46	441	270,93
24	18,58	576	345,22

Экспериментальный тур.
2

Для проверки приведенной формулы следует построить зависимость квадрата периода от
квадрата расстояния.

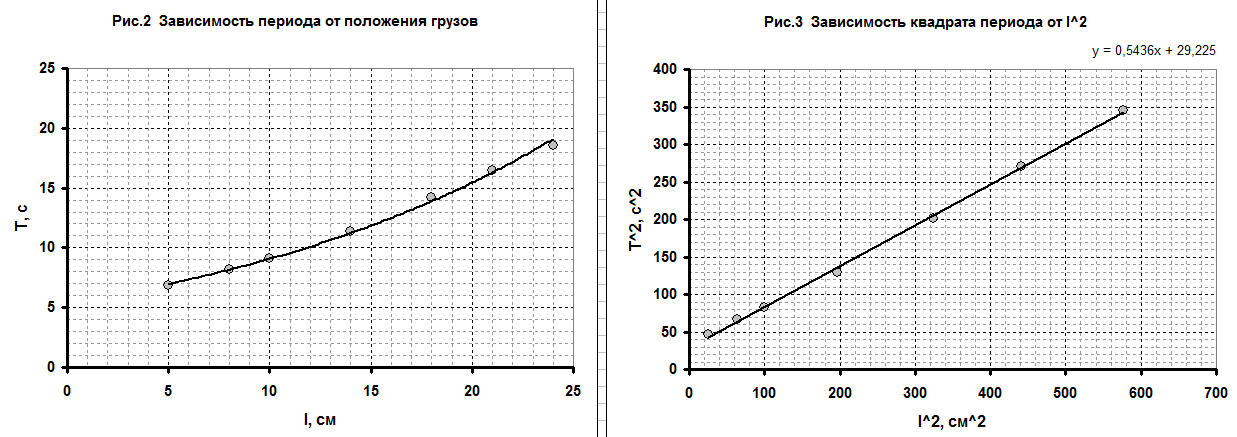

Графики прямых измерений и возведенных в квадрат показаны на рис. 2 -3.
