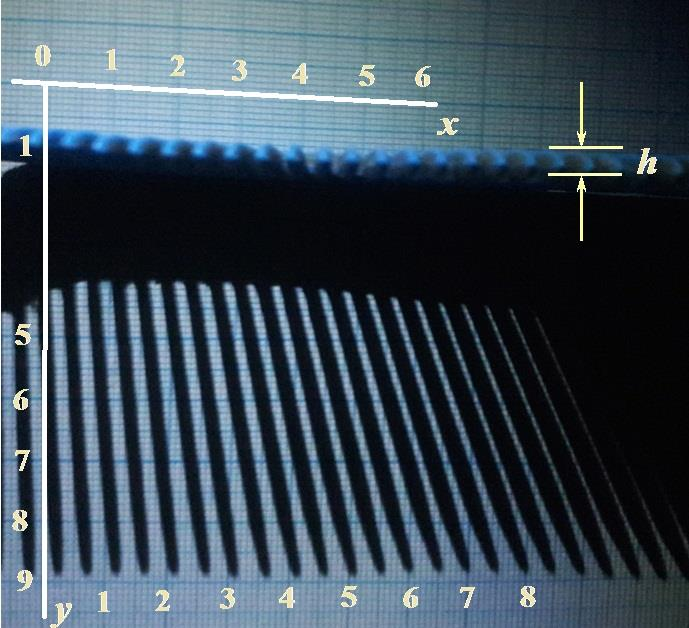

На отдельном бланке представлена фотография тени от расчески, освещаемой точечным источником света. Расческа располагалась вертикально, тени зафиксированы на миллиметровой бумаге. Высота зубьев расчески над бумагой равна см. Для удобства на фото нанесена разметка осей координат, которые вы должны использовать в этой работе. Оцифровка шкал проведена в сантиметрах. Обратите внимание, что, во-первых, фотография не совсем резкая, во-вторых, изображение немного искажено (имеет трапециевидную форму).

Поэтому решать данную задачу чисто графически не рекомендуется. Хотя вы можете проводить некоторые построения на этом рисунке. Кратко опишите их в своей работе и не забудьте сдать отдельный лист с вашими построениями. По вашему желанию, вы также можете не пользоваться приведенными шкалами, а провести собственные измерения необходимых вам величин на этой фотографии с помощью линейки.

На рис. 1 показано примерное положение расчески и точечного источника света. Там же указаны используемые координаты, которые совпадают с приведенными на фото.

Рис. 1. Геометрия эксперимента.

Используя приведенную фотографию, определите координаты источника света, а также его высоту над поверхностью бумаги .

Постарайтесь провести такую обработку, чтобы точность определения координат источника и его высоты была максимально возможной.

Бланк к задаче 9.1 Тени от расчески.

Не забудьте вложить его в свою работу!
