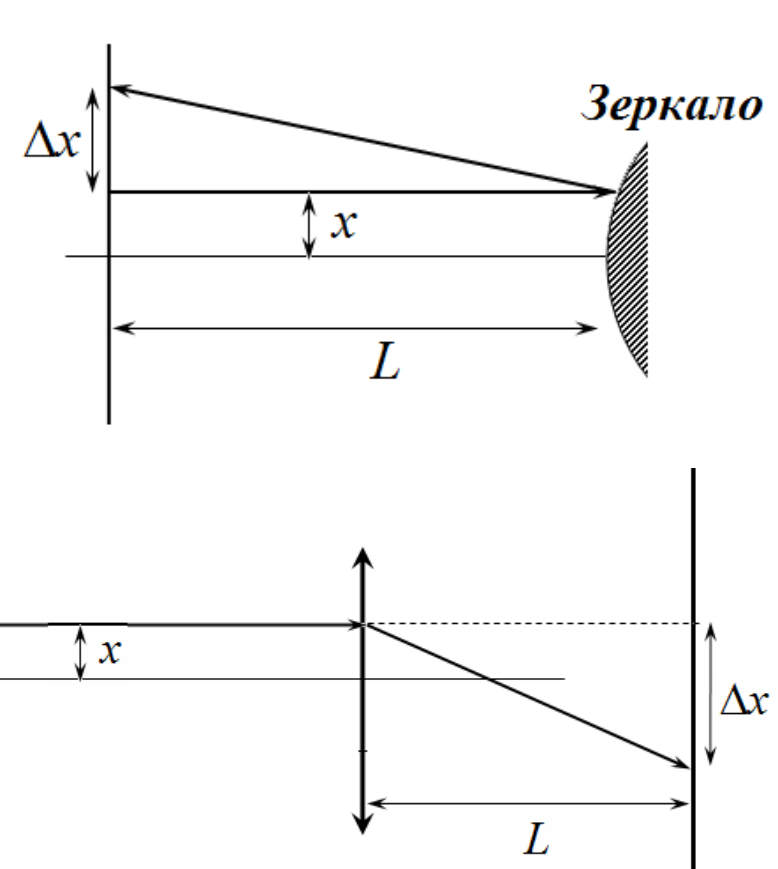

1.1 Световой луч падает на сферическое зеркало с радиусом кривизны , параллельно его главной оптической оси, проходя на расстоянии от нее. Определите смещение отраженного луча на экране, который расположен на расстоянии от зеркала. Рассмотрите два случая – выпуклого и вогнутого зеркала. Углы отклонения луча от оптической оси считать малыми.

1.2 Световой луч падает на тонкую линзу с фокусным расстоянием , параллельно его главной оптической оси, проходя на расстоянии от нее. Определите смещение преломленного луча на экране, который расположен на расстоянии от зеркала. Рассмотрите два случая – выпуклого и вогнутого зеркала. Углы отклонения луча от оптической оси считать малыми. Рассмотрите случай рассеивающей и собирающей линз.

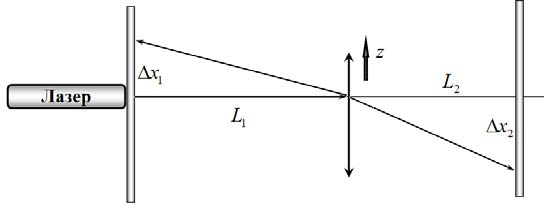

2.1 Двигая линзу вдоль направляющих, проведите измерения зависимостей смещения лучей на экранах и от величины смещения линзы. Постройте графики полученных зависимостей.

2.2 Рассчитайте по полученным данным радиус кривизны передней поверхности линзы и ее фокусное расстояние .

2.3 Переверните линзу второй поверхностью к падающему лучу и проведите измерения, описанные в п. 2.1. Рассчитайте по полученным данным радиус кривизны второй поверхности линзы и повторно фокусное расстояние линзы .

2.4 Рассчитайте показатель преломления линзы. Не забудьте про погрешность!

Используйте формулу для фокусного расстояния линзы

2.4 Проведите измерения и расчеты, описанные в п. 2.3-2.4 для рассеивающей линзы.

3.1 Проведите измерения смещения отраженного пятна (используйте его середину) от смещения зеркала . Постройте график полученной зависимости. Определите «радиус кривизны» зеркала Френеля.

3.2 Постройте примерный график зависимости «периода решетки» от расстояния до центра линзы.

3.3 Качественно объясните принцип работы зеркала Френеля.
