Условие
Городская олимпиада (3-й этап) 2008 10 класс № Э2Оборудование: Штатив с лапкой, линейка ученическая, два груза известной массы, нитки, скотч, стержень для шариковой ручки, палочка деревянная для шашлыка.

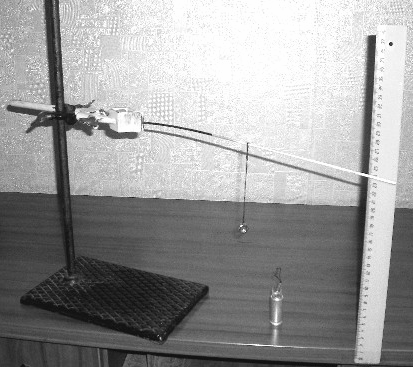

Соберите установку, как показано на снимке. Вставьте палочку в стержень, который закрепите горизонтально в штативе. С помощью скотча закрепите вертикально линейку. Конец палочки должен находиться вблизи линейки.
Теоретическое введение.
Из теории упругих деформаций известно, что угол изгиба участка стержня длиной
Кроме того, изогнутую часть стержня можно считать дугой окружности радиуса
Задание 1. Малый груз.
С помощью нити подвесьте малый груз к деревянной палочке.
1.1 Измерьте зависимость величины прогиба от расстояния до точки крепления нити. Постройте график полученной зависимости.
1.2 Проверьте выполнимость закона Гука в данном случае: величина прогиба пропорциональна моменту силы, действующей на стержень.
Задание 2. Большой груз.
С помощью нити прикрепите большой груз к стержню.
2.1 Измерьте зависимость величины прогиба от положения точки крепления груза к стержню. Постройте график полученной зависимости.
2.2 Используя полученные данные постройте график зависимости величины прогиба стержня в точке крепления нити от длины деформируемой части стержня.
2.3 При небольшом изгибе стержня можно считать, что изогнутая часть стержня имеет форму дуги окружности. Тогда величина прогиба этой изогнутой части зависит от положения точки подвеса в соответствии с формулой
Определите показатель степени
2.4 Рассчитайте значения показателя степени, используя теоретическое введение. Сравните со значением полученным экспериментально. Укажите возможные причины различий между теоретическими и экспериментальными значениями этого показателя.
Внимание! Чтобы исключить влияние остаточной деформации стержня, перед каждым измерением разогните его до начального положения.
