Форма полости

Условие

Городская олимпиада (3-й этап) 2022 9 класс № 3

Для определения размеров внутренней полости сосуда можно использовать электрические измерения. Два тонких проводящих параллельных проводящих стержня опускают вертикально в сосуд с жидкостью и измеряют электрическое сопротивление между ними. В процессе всех измерений расстояние между стержнями остается неизменным, используется одна и та же жидкость. Стержни располагаются вблизи середины сосудов.

Часть 1. Цилиндрические сосуды.

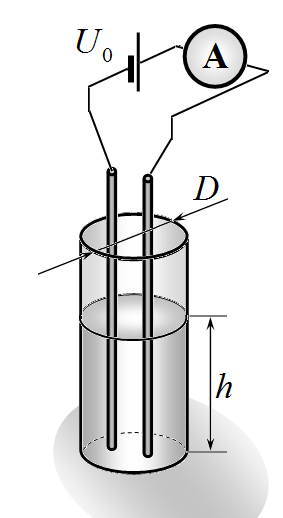

Стержни опускают в вертикальный цилиндрический сосуд до его дна, в который медленно добавляют жидкость. К стержням подключают источник постоянного напряжения В и последовательно подключенный амперметр.

Проведены измерения зависимости силы электрического тока (в Амперах) от объема налитой жидкости (в миллилитрах – см³). Результаты измерений для трех разных сосудов показаны на Графике 1.

Оказалось, что полученные все полученные зависимости оказались График 1. Зависимости силы тока от объема линейными и описываются простой формулой

Коэффициент зависит от диаметра сосуда. Численные значения этого коэффициента для разных значений внутреннего диаметра (в см) сосуда приведены в Таблице 1.

Таблица 1.

, см	, А·см⁻³
4,0	9,4
6,0	4,2
8,0	2,4

1.1 Найдите теоретическую зависимость электрического сопротивления между стержнями от высоты уровня жидкости в сосуде - . Эта функция должна содержать только переменную и численные параметры (или один параметр). Укажите физический смысл этих параметров (параметра) функции .

1.2 Используя данные Таблицы 1, рассчитайте численные значения параметров (параметра) зависимости для всех значений диаметров сосудов.

1.3 Укажите, подтверждается или нет полученная Вами в п.1.1 теоретическая формула.

Часть 2. Конический сосуд.

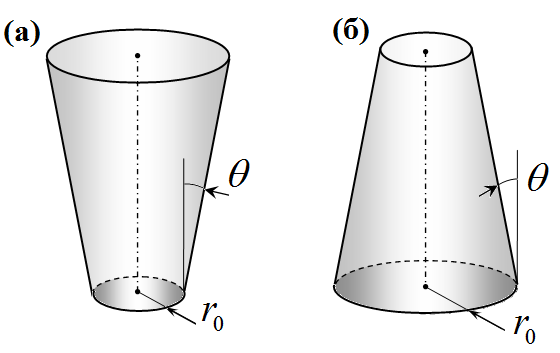

Стержни опускают до дна в сосуд, внутренняя полость которого имеет вид усеченного конуса. Заметим, что форма полости может иметь вид либо (а), либо (б), как показано на рисунке – далее Вам будет необходимо определить, в каком сосуде проведены измерения. Затем с помощью той же электрической схемы проводят измерения зависимости электрической силы тока между стержнями от объема налитой в сосуд жидкости. Результаты измерений этой зависимости приведены в Таблице 2 и на Графике 2.

Результаты измерений имеют некоторые погрешности.

Таблица 2.

$см$	$А$
200	0,064
400	0,133
600	0,208
800	0,289
1000	0,379
1200	0,479
1400	0,596
1600	0,735
1800	0,915
2000	1,189

2.1 Укажите, какой сосуд (а), или (б) использовался в данном эксперименте.

2.2 Используя экспериментальные данные Таблицы 2, постройте график зависимости радиуса сосуда от расстояния до его дна - . Рассчитайте с максимальной точностью геометрические параметры сосуда – радиус основания и угол , который образует боковая стенка сосуда с вертикалью. Приведите все формулы, по которым Вы провели расчеты.

*Подсказка. Можно считать, что при добавлении очередной порции жидкости в сосуд изменение уровня жидкости в сосуде значительно меньше радиуса дна сосуда.

Примечание. Объем прямого кругового конуса равен одной трети от произведения площади основания на высоту:*
