Первые попытки создать морской хронометр, работающий независимо от качки и прочих факторов, были предприняты в конце XVII века. Известны разработки Христиана Гюйгенса, Уильяма Дерема и других учёных. Но в уже упомянутом 1714 году Комиссия долгот учредила приз в 10 000 фунтов, впоследствии сумму подняли до 20 000 фунтов. Эта сумма сейчас превышает 2 миллиона фунтов стерлингов!

Преуспел в итоге английский часовщик-самоучка Джон Гаррисон. Они с братом Джеймсом были специалистами по «часовым шкафам», большим напольным часам с длинными маятниками. За разработку Гаррисон взялся в 1730 году в возрасте 37 лет, и свой первый морской хронометр продемонстрировал в 1736-м.

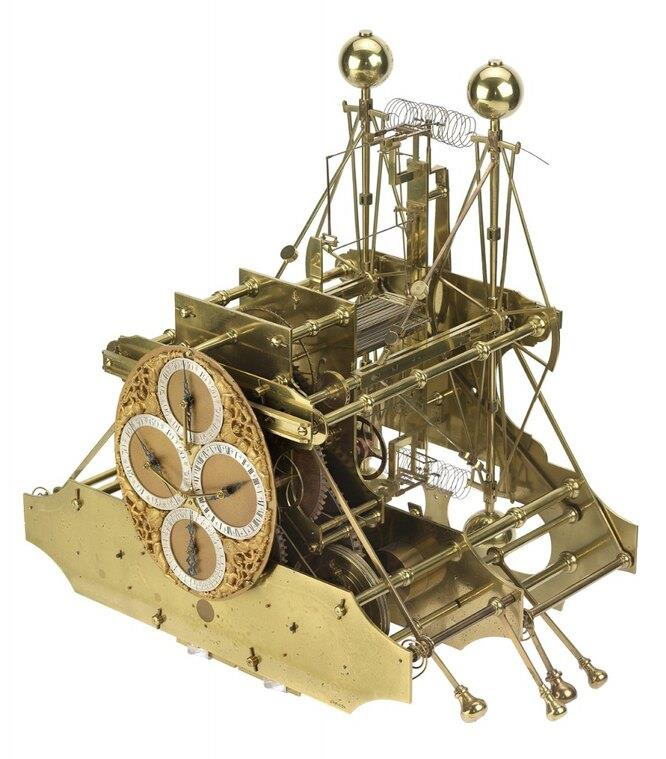

На фото показана точная модель хронометра Гаррисона, хранящаяся в музее Гринвичской лаборатории.

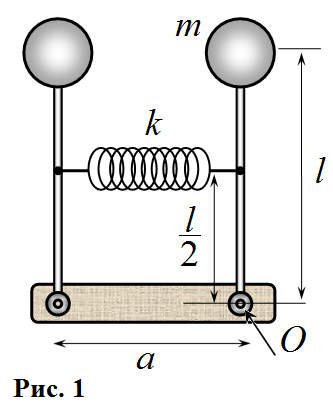

В данном задании вам необходимо проанализировать колебательную систему этого устройства. На рис. 1 показана упрощенная схема маятниковой системы, которая состоит из двух одинаковых вертикальных маятников. Каждый из них состоит из жесткого стержня длины (массой стержня можно пренебречь), который может вращаться в вертикальной плоскости вокруг горизонтальной оси , на противоположном конце стержня закреплен массивный шар массы (его можно считать материальной точкой). Маятники соединены пружиной жесткости (массой пружины также можно пренебречь), которая прикреплена к стержням на середине их длины. Пружина «работает» только на растяжение: при растяжении пружины возникает сила упругости, подчиняющаяся закону Гука; при сжатии пружины силы упругости отталкивания не возникает, пружина просто провисает. При анализе возможных режимов движения маятников удобно использовать безразмерный параметр

где - ускорение свободного падения. Этот параметр легко изменять, изменяя массу шаров.

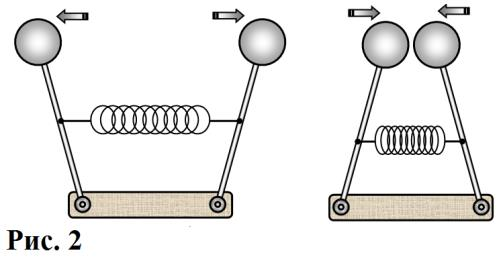

Будем рассматривать случай, когда оба маятника колеблются симметрично (рис.2). Положение стержня будем характеризовать углом отклонения стержня от вертикали (рис. 3).

В первой попытке создания хронометра длина пружины в недеформированном состоянии в точности равнялась расстоянию между стержнями в вертикальном положении (см. рис. 1).

1. Запишите зависимость потенциальной энергии системы от угла отклонения стержней , полагая, что при . Постройте схематические графики этой зависимости при двух значениях параметра а) ; б) .
2. Покажите, что колебания стержней в этом случае, невозможны ни при каких значениях параметра .

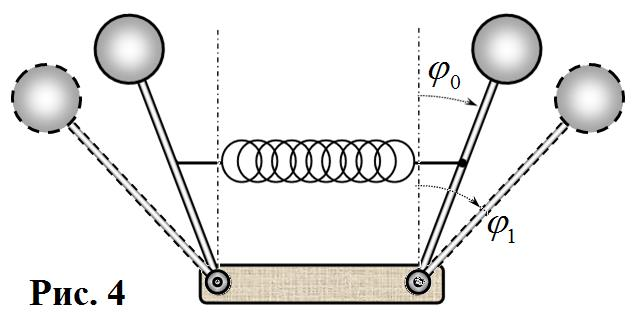

Для того, чтобы стержни могли колебаться изобретатели предложили использовать удлиненную пружину. В этом случае пружина оказывается недеформированной при симметричном отклонении стержней на угол .

1. Запишите уравнение, для определения положений равновесия стержней.
2. Найдите, при каких значениях параметра , существуют положения равновесия стержней.
3. Укажите, вблизи какого положения равновесия возможны колебания.

Пусть ; .

1. Найдите значение угла , при котором стержни могут находиться в положении равновесия.
2. Получите формулу для периода малых колебаний стержней вблизи положения равновесия .
3. Чему равна максимально возможная амплитуда колебаний в этом случае.

Подсказка. Для углов меньших можно считать, что
