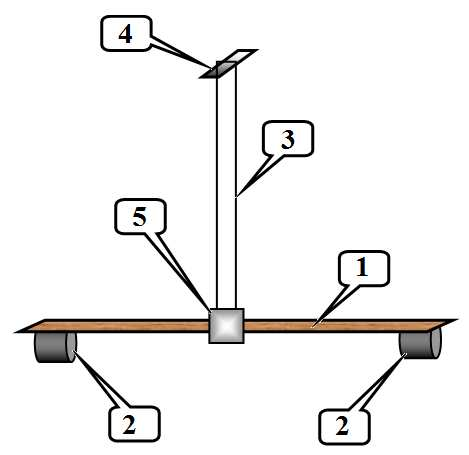

Крутильный маятник состоит из деревянной линейки (1), к концам которой с помощью скотча прикреплены два одинаковых груза (2). Линейка с помощью двух нитей (3) подвязана к лапке штатива (4). Длина нитей должна быть не менее 50 см, расстояние между нитями не более 1 см, нити должны быть параллельны. С помощью кусочка пластилина к середине линейки прикреплено плоское стеклышко, играющее роль зеркала.

В работе вам предстоит исследовать крутильные колебания этого маятника вокруг вертикальной оси.

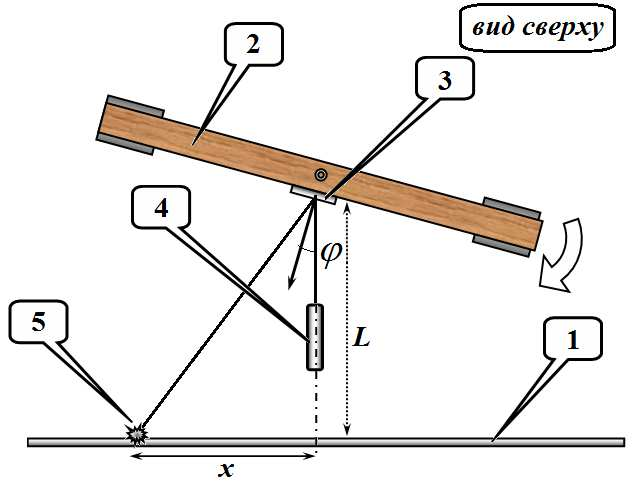

Для этого соберите следующую установку. К торцу стола прикреплена полоска картона (1), играющая роль экрана со шкалой (разметить ее необходимо самостоятельно). Расположите штатив с маятником так, чтобы в положении равновесия линейка (2) располагалась параллельно экрану. Расстояние от зеркальца маятника до экрана должно быть равно см. Поместите лазер (4) между экраном и зеркальцем, так чтобы его луч падал на зеркальце нормально (т.е. перпендикулярно), кода маятник находится в положении равновесия. При повороте маятника отраженный от зеркальца луч («зайчик» 5) должен двигаться вдоль шкалы. При необходимости отрегулируйте ориентацию зеркальца так, чтобы отраженный луч не перекрывался лазером и был хорошо виден на экране. Координату «зайчика» на экране будем обозначать Начало отчета совмещено с положением «зайчика» в положении равновесия. Угол поворота линейки обозначим и так же будем его отсчитывать от положения равновесия. Таким образом, при колебаниях маятника, как координата «зайчика» (в сантиметрах), так и угол поворота (в градусах) должны изменяться в симметричных пределах , , где - максимальные отклонения координаты и угла поворота, соответственно.

Помните! При оптических измерениях самой важное – точная настройка установки!
